Okularspektroskop nach Abbe

Ernst Leitz in Wetzlar

Okularspektroskop nach Abbe; ca. 1925

Hilfsapparat aus vernickeltem, zaponiertem und schwarz lackiertem Messing und Stahl.

Dieses auch als Mikroskopspektroskop bezeichnete Okularspektroskop nach Abbe wird wie ein gewöhnliches Okular in den Tubus des Mikroskops eingesetzt und mit einer seitlichen Schraube festgeklemmt.

Am Gelenk des Apparats ist die Signatur angebracht:

E. Leitz Wetzlar

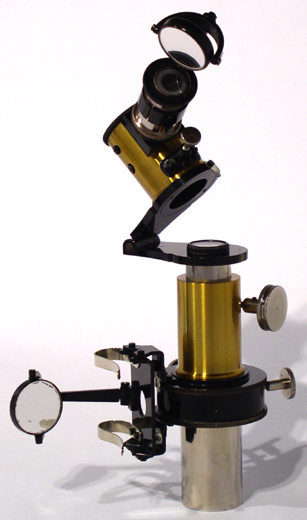

Der obere Teil mit dem Amici-Prisma läßt sich über ein Gelenk zur Seite klappen, um die Augenlinse des Okulars freizugeben. Diese kann über Zahn und Trieb auf den im erweiterten Trommelteil liegenden Spalt fokussiert werden. An dieser Trommel wird der Spalt in Höhe und Breite eingestellt. Nach dem Zurückklappen des oberen Teils des Apparates und der damit erfolgten Einschaltung des Dispersionsprismas sieht man nun an Stelle des Spalts des Spektrum. Bei Beleuchtung mit Tageslicht können hier die Fraunhofer’schen Linien zur Orientierung herangezogen werden.

Wird bei künstlichem Glühlicht gearbeitet

dient zur Orientierung im Spektrum das seitliche Röhrchen mit Wellenlängenskala und Spiegel. Die Parallelstellung der Skala sowie deren Fokussierung überhaupt geschieht über das in Schiebehülse gefaßte Röhrchen.

Möchte man das Absorptionsspektrum von Referenzflüssigkeiten in die Untersuchung mit einbeziehen, kann über einen seitlichen Hebel ein totalreflektierendes Prisma in den Strahlengang eingebracht werden. So gelangt in einen Teil des Gesichtsfeldes nur Licht, welches zuvor das durch einen weiteren Spiegel beleuchtete Fläschchen passiert hat.

Angeboten wird dieses Mikrospektroskop im Juni 1924

im Katalog „Leitz Polarisations-Mikroskope“ (Ernst Leitz Optische Werke Wetzlar; No. 48 Pol.) als:

Nr. 2140 Okularmikrospektroskop [nur für normalen Durchmesser], mit Wellenlängenskala vornehmlich zur quantitativen Spektralanalyse der Interferenzfarben … 173.-

Referenzen und Vergleiche

Referenz:

87 sowie: Sammlung historischer Mikroskope der Leica Microsystems GmbH Wetzlar, „1920 Leitz Mikroskop-Spektroskop“; Historic Microscopes at the Laupus Health Sciences Library, East Carolina University, Greenville. NC: „Abbe‘ Microspectroscope, Ernst Leitz Wetzlar“, Inventory No. A30
